Объяснение Genlock: как работает синхронизация нескольких камер при традиционном и IP-производстве прямых трансляций

Предполагается, что несколько камер будут работать как единая система — независимо от того, ведете ли вы прямую трансляцию, спортивное мероприятие или виртуальное производство, однако у каждой камеры есть собственные внутренние часы, и без способа их синхронизации даже идеально работающее оборудование может выйти из строя. Именно эту проблему призван решить Genlock. В этом руководстве мы расскажем, что такое Genlock, как он синхронизирует несколько камер с общей временной меткой и почему он актуален как для традиционных рабочих процессов с использованием SDI, так и для современных производственных сред на основе IP. Мы также расскажем, в каких случаях Genlock необходим, а в каких нет, и как он связан с такими технологиями, как NDI и PTP.

Почему камеры теряют синхронизацию: основная причина

Прежде чем разбираться в том, как работает Genlock, нужно понять, почему вообще возникает эта проблема. В каждой PTZ-камере — независимо от производителя и модели — есть внутренний кварцевый генератор, который управляет синхронизацией видео. Этот генератор определяет, когда начинается и заканчивается каждый кадр, и работает непрерывно с момента включения камеры. Проблема в том, что не существует двух абсолютно идентичных генераторов. Даже в камерах одной модели, произведенных на одном заводе, генераторы работают с небольшой разницей — в миллионных долях, но все же с разницей. При использовании одной камеры это не имеет значения. Есть только одни часы, и все, что подключено к ним, следует их ритму. В системе с несколькими камерами это создает структурную проблему. Каждая камера работает на своих собственных независимых часах, и эти часы не синхронизированы друг с другом. В ходе трансляции они дрейфуют — медленно, но неизбежно расходятся по фазе.

Последствия становятся очевидны в момент переключения PTZ-камеры. Видеомикшер переключается между источниками, выбирая новый вход в определенный момент времени. Если камера 1 и камера 2 не синхронизированы по границе кадра — то есть они не начинают и не заканчивают свои кадры в один и тот же момент, — в момент перехода микшер может захватить часть одного кадра с камеры 1 и часть следующего кадра с камеры 2. В результате получается рваное изображение, вспышка визуального шума или кратковременный цветовой артефакт в точке среза. Это не сбой. Такое поведение характерно для несинхронизированных источников видеосигнала. Genlock решает эту проблему, предоставляя каждому устройству в системе единую общую временную метку для синхронизации, что устраняет проблему независимых тактовых сигналов в ее источнике.

Что такое Genlock?

Genlock — сокращение от Generator Locking — это технология синхронизации трансляции, которая привязывает все видеоустройства в производственной системе к единому общему сигналу синхронизации, гарантируя, что каждая камера и устройство начинают и заканчивают каждый кадр в один и тот же момент. На практике это означает, что вместо того, чтобы каждая камера работала на собственных независимых внутренних часах, каждое устройство в системе получает основной опорный сигнал и подстраивает свою синхронизацию под него. В результате получается видео, в котором в любой момент можно переключиться на любую камеру без несовпадений по времени, вызывающих визуальные артефакты в точке перехода. Представьте себе оркестр. Если каждый музыкант играет в соответствии со своим внутренним чувством ритма, то ноты могут быть правильными по отдельности, но в совокупности звучать не вовремя. Дирижер задает общий ритм. В системе видеопроизводства роль дирижера играет генератор синхронизации или специально назначенная главная камера, а все остальные устройства подстраиваются под этот ритм. Основной синхронизирующий сигнал может поступать от специального генератора синхронизации — устройства, единственной задачей которого является создание стабильного опорного сигнала, — или от основной камеры, которая передает свой синхронизирующий сигнал на остальную систему.

Два типа опорных сигналов

Не все сигналы Genlock одинаковы. Обычно используются два формата, и выбор зависит от разрешения вашего проекта:

• Black Burst — более старый из двух стандартов, появившийся в эпоху аналогового вещания. Он передает составной сигнал синхронизации, используемый для выравнивания видеоустройств стандартной четкости. Несмотря на свой возраст, Black Burst по-прежнему широко используется на объектах, где до сих пор применяется устаревшее оборудование стандартной четкости или гибридные системы SD/HD, где важна обратная совместимость.

• Tri-Level Sync — это стандарт для производства видео высокой и сверхвысокой четкости. Он работает на более высокой частоте, чем Black Burst, что обеспечивает большую точность синхронизации и меньший джиттер — оба этих фактора важны при синхронизации камер с частотой 1080p, 4K и выше. Большинство современных профессиональных камер, в том числе PTZ-камеры, предназначенные для телевещания, принимают Tri-Level Sync в качестве опорного сигнала Genlock.

Genlock vs. Frame Sync vs. Timecode: в чем разница?

Эти три термина регулярно упоминаются в дискуссиях о многокамерной съемке, и их часто путают — иногда используют как синонимы, хотя этого делать не следует. Каждый из них относится к отдельному аспекту проблемы синхронизации, и понимание разницы между ними меняет подход к организации съемочного процесса.

Genlock: превентивная синхронизация Genlock работает на уровне источника: синхронизирует внутренние часы каждого устройства с общей точкой отсчета до начала съемки видео, гарантируя, что все камеры начинают съемку каждого кадра в один и тот же момент. Синхронизация происходит непрерывно в режиме реального времени — пока каждое устройство синхронизировано с опорным сигналом, система остается синхронизированной кадр за кадром на протяжении всего процесса съемки. Основной режим: аппаратный уровень Проактивный подход Ключевая особенность Genlock — проактивный подход, который предотвращает возникновение несоответствий по времени, а не исправляет их постфактум. Именно поэтому этот метод предпочтительнее, когда позволяет физическая инфраструктура — он устраняет проблему в корне.

• Frame Sync: корректирующая синхронизация

Синхронизатор кадров, который часто называют фрейм-синхронизатором, работает по-другому. Вместо того чтобы привязывать исходное устройство к эталону, он принимает входящий сигнал, который уже не синхронизирован, и корректирует его на принимающем конце, буферизуя сигнал и синхронизируя его с локальным эталоном.

Основной режим: на основе буфера

• Обработка удаленных источников

Вносит задержку в 1–2 кадра для реактивной коррекции несовпадений по времени. Незаменим при удаленном производстве, когда использование физических эталонных кабелей невозможно.

Синхронизация кадров является реактивной и не предотвращает рассогласование по времени, а получает сигнал с неправильным таймингом и исправляет его до того, как он попадет в коммутатор. Буферизация и повторная синхронизация сигнала приводят к задержке в один-два кадра, что может быть приемлемо в некоторых производственных сценариях, но проблематично в других, особенно когда речь идет о мониторинге в реальном времени или потоковой передаче данных с камер. Синхронизация по кадру — стандартное решение, когда использование Genlock невозможно. Чаще всего это происходит при удаленном производстве, когда камеры находятся в разных физических локациях и протянуть между ними опорный кабель Genlock не представляется возможным.

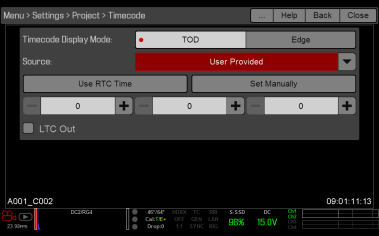

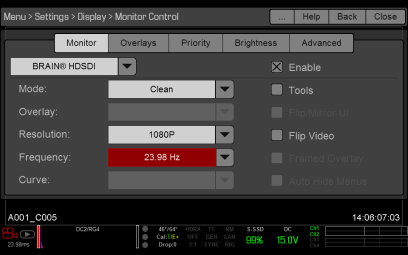

Таймкод: не синхронизация, а ориентир Таймкод часто упоминается наряду с Genlock и синхронизацией по кадру, но он служит принципиально иной цели. Таймкод не синхронизирует устройства в реальном времени — он помечает каждый кадр временной меткой, обычно в формате «часы: минуты: секунды: кадры» (ЧЧ:ММ:СС:ФФ). Основной режим: идентификация метаданных Решение для постпродакшена Решает проблемы с выравниванием на таймлайне. Обеспечивает идеальное совмещение многокамерных монтажных версий после съемки.

В процессе съемки тайм-код используется для сопоставления того, что происходило в определенный момент, на нескольких записывающих устройствах. Это полезно для постпродакшена, систем воспроизведения и ведения журналов. При использовании нескольких камер тайм-код позволяет редактору сопоставить отснятый материал с разных камер с нужным моментом на таймлайне, даже если эти камеры физически не синхронизированы во время съемки. Практическое различие заключается в следующем: генлок и синхронизация кадров решают проблему переключения в реальном времени. Тайм-код решает проблему совмещения при постпродакшене. Они используются на разных этапах рабочего процесса, и в хорошо отлаженном производственном процессе все три инструмента обычно применяются вместе.

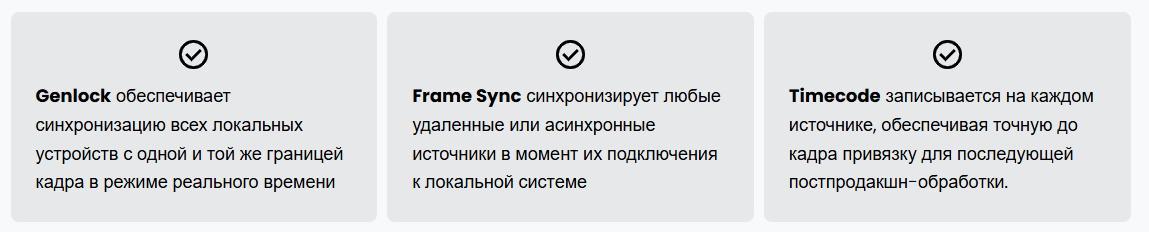

Как эти три инструмента работают вместе

В идеальной производственной среде взаимодействие между ними выглядит следующим образом:





Ни один из этих инструментов не заменяет другие. Genlock без тайм-кода обеспечивает чистое переключение в режиме реального времени, но не дает возможности использовать отснятый материал в постпродакшене. Тайм-код без Genlock дает возможность использовать отснятый материал в постпродакшене, но не обеспечивает синхронизацию в реальном времени. Синхронизация кадров без тайм-кода обрабатывает входящий сигнал, но не маркирует его для последующего использования. Вместе они образуют полноценную архитектуру синхронизации.

Genlock в традиционном SDI-производстве

В традиционной среде SDI-производства Genlock — это не дополнительная функция, а основополагающий принцип работы системы. Каждое профессиональное SDI-оборудование, от телевизионной студии до передвижной съемочной площадки, построено вокруг центрального источника синхронизации, к которому подключаются все устройства.

Стандартная конфигурация начинается с синхронизатора — специального аппаратного устройства, единственная функция которого — генерировать стабильный непрерывный опорный сигнал и распределять его по всему объекту. От синхронизатора опорный сигнал по коаксиальному кабелю с сопротивлением 75 Ом поступает на все устройства системы: камеры, коммутаторы, графические системы, медиасерверы, мониторы и записывающие устройства. У каждого устройства есть вход Genlock — обычно это разъем BNC с маркировкой «Genlock», «Ref In» или «Sync In», — через который устройство получает опорный сигнал и синхронизирует с ним свои внутренние тактовые импульсы и синхронизацию кадров. После синхронизации всех устройств вся система работает на одних и тех же тактовых импульсах. Границы кадров совпадают во всех источниках, и коммутатор может в любой момент переключаться между любыми двумя из них без возникновения артефактов синхронизации. На крупных объектах опорный сигнал проходит через распределительный усилитель (РУ) — устройство, которое принимает один опорный сигнал и разделяет его на несколько идентичных изолированных копий. Это гарантирует, что каждое устройство будет получать один и тот же сигнал с одинаковым напряжением и формой волны, независимо от расстояния до кабеля.

PTZ-камеры и Genlock при использовании нескольких камер

PTZ-камеры имеют особое преимущество при использовании Genlock по сравнению с наплечными или ручными камерами: они устанавливаются стационарно. Поскольку PTZ-камера остается на одном месте, прокладка к ней опорного кабеля Genlock — это разовое решение, а не постоянная проблема. После того как кабель проложен и камера зафиксирована, она остается зафиксированной на протяжении всего последующего съемочного процесса в этом месте.

Поэтому многокамерные системы на базе PTZ-камер особенно хорошо подходят для постоянных конфигураций с Genlock — в церквях, конференц-центрах, студиях телерадиовещания и университетских лекционных залах, где одни и те же позиции камер используются постоянно. PTZ-камера VHD VX90 имеет встроенную поддержку входа Genlock, что позволяет напрямую подключаться к основному опорному сигналу объекта без внешнего преобразования или дополнительного оборудования.

Genlock в производстве на основе IP и NDI

Традиционный Genlock надежно и точно решает проблему синхронизации в средах SDI, но для этого требуются физические опорные кабели, подключенные к каждому устройству в системе. По мере того как производственные процессы переходят на IP-видеотранспорт, поддерживать эту специализированную физическую инфраструктуру становится все сложнее, а в некоторых случаях и вовсе невозможно. Камера, установленная в удаленном месте, графическая система, работающая на программной платформе, или виртуальная производственная среда, основанная на рендеринге в реальном времени, не всегда могут принимать коаксиальный сигнал Genlock. Именно здесь на помощь приходят подходы к синхронизации на основе IP, и именно здесь важно понимать взаимосвязь между Genlock и новыми протоколами.

Основная проблема: IP-сети не поддерживают встроенную синхронизацию

В системе SDI опорный сигнал Genlock передается по выделенному коаксиальному кабелю, полностью отделенному от самого видеосигнала. Каждое устройство имеет прямое физическое соединение с источником синхронизации. IP-сети так не работают. Видео, аудио, управляющие данные и информация о синхронизации используют одну и ту же сетевую инфраструктуру. Стандартные Ethernet-сети по своей сути асинхронны — пакеты приходят с переменными задержками, которые зависят от нагрузки на сеть, времени обработки коммутатором и решений о маршрутизации. Не существует эквивалента сигнала Black Burst или трехуровневой синхронизации, который можно было бы просто передать по стандартной IP-сети.

PTP: ответ IP-мира на Genlock

Решением для вещательной индустрии является PTP — протокол точного времени, стандартизированный в соответствии с IEEE 1588 и внедренный в рабочие процессы вещания в рамках SMPTE ST 2059. PTP обеспечивает высокоточную синхронизацию времени в IP-сети, позволяя всем подключенным устройствам синхронизировать свои внутренние часы с общей базой времени — функционально достигая того же, что и Genlock в средах SDI, но с использованием стандартной сетевой инфраструктуры.


В системе PTP главные часы — аппаратное устройство с высокостабильным генератором, часто привязанным к GPS, — распределяет пакеты синхронизации по сети. Подключенные устройства получают эти пакеты и соответствующим образом корректируют свои внутренние часы, обеспечивая точность синхронизации в субмикросекундном диапазоне. SMPTE ST 2110, профессиональный стандарт передачи IP-видео, используемый в высококлассных вещательных студиях, использует PTP в качестве основы для синхронизации. Это означает, что в полной среде ST 2110 традиционный Genlock фактически полностью заменяется на PTP.

Рабочие процессы NDI и реальность аппаратной синхронизации

NDI — широко используемый в корпоративной, образовательной и производственной среде среднего уровня — использует другой подход. NDI не использует PTP для синхронизации. Вместо этого он включает программный API Genlock, который позволяет программным приложениям с поддержкой NDI использовать входящий поток NDI в качестве эталона синхронизации. Это хорошо работает с чисто программно-определяемыми источниками. Графические движки, виртуальные декорации, генераторы титров и программное обеспечение для повтора — все они могут синхронизировать свой вывод с входящим сигналом NDI, обеспечивая соответствие наложений и цифровых ресурсов основному видеопотоку без использования физического кабеля синхронизации.

Однако есть одно важное ограничение: NDI software Genlock применимо только к программно-определяемым источникам.

Аппаратные камеры, в том числе PTZ-камеры, обрабатывают видео с помощью встроенного оборудования с фиксированной синхронизацией. PTZ-камера с выходом NDI High Bandwidth или NDI|HX3 генерирует видео на основе собственного внутреннего аппаратного генератора, и этот тактовый сигнал не может быть скорректирован с помощью программного API. Даже в производственной среде, полностью основанной на NDI, аппаратным камерам по-прежнему требуется физический опорный сигнал для точной синхронизации кадров на нескольких устройствах.

Именно поэтому PTZ-камера VHD VX90 оснащена специальными входами BNC Genlock наряду с выходами NDI High Bandwidth и NDI|HX3. Подавая на камеру физическую трехуровневую синхронизацию при передаче видео по сети, технические специалисты получают лучшее из двух вариантов: упрощенную прокладку кабелей при использовании IP-технологии в сочетании с синхронизацией с точностью до кадра, характерной для традиционной вещательной системы Genlock.



Виртуальное производство: когда Genlock снова становится критически важным Виртуальные производственные среды, в которых камеры, снимающие в реальном времени, накладываются на фоны, визуализируемые в реальном времени на светодиодных экранах или в системах смешанной реальности, представляют собой один из самых сложных сценариев синхронизации в современном производстве. В этом случае Genlock — это поддержание точного временного соответствия между физической камерой и виртуальным миром, который она снимает. Когда камера перемещается перед светодиодным массивом, визуализируемый фон должен обновляться в режиме реального времени в соответствии с новой перспективой камеры на основе данных отслеживания, передаваемых по протоколу FreeD. Чтобы композитный объект выглядел корректно, кадр фона, который снимает камера, должен точно соответствовать положению камеры в этот момент. Если синхронизация кадров камеры не совпадает с выводом рендер-движка, то виртуальный фон отстает или смещается относительно реального движения камеры — это едва заметно, но сразу бросается в глаза любому внимательному зрителю.

Genlock устраняет эту проблему, синхронизируя время кадра камеры с тем же эталоном, что и светодиодный процессор и механизм рендеринга. Для таких PTZ-камер, как VHD VX90, такое выравнивание на уровне кадра гарантирует, что каждый снятый кадр будет точно соответствовать результату рендеринга, создавая композитный кадр, который не подведет при просмотре на большом экране.
